    美国DESCO19282人体静电测试仪替代19252人体静电测试仪

    产品型号: 19282
    品  牌: DESCO
      价格电议,您可以向供应商询价得到该产品价格
    所 在 地: 江苏苏州虎丘区
    更新日期: 2021-10-15
    详细信息
    19282手腕带/工鞋接地测试仪及套件
    单表:19280  套件:19282  套件:19283
    品牌:DESCO
    产地:美国


    1.仪器描述
    ANSI/ESD S20.20标准,工作人员的接地必须经检测,COMBO测试仪可以测试人体通过手腕带和防静电鞋接地是否合格,详细规定可在ESD防静电手册TR20.20中查询。

    19282手腕带/防静电鞋测试仪特点:

    1.检测人体通过手腕带或工鞋接地的电阻是否合格
    2.手动切换,独立测试手腕带接地和工鞋接地
    3.不能同时测试左/右脚,需逐一测试
    4.LED灯指示测试结果,高/合格/低
    5.腕带接地合格阻值:750KΩ-10MΩ(ANSI规范)
    6.工鞋接地合格阻值:750KΩ-100MΩ(ANSI规范)

    产品参数:

    工作电源:                 9V电池,可选配9VDC电源适配器
    工作温度:                 0-40摄氏度
    手腕带测试量程:           750KΩ-10MΩ
    工鞋测试量程:             750KΩ-100MΩ
    测试精确度:               +/_20%
    测试电压:                 4VDC
    测试表规格:               尺寸84mm*14mm*38mm,重量227g
    钢管支撑杆长度:           92cm
    导电皮革脚踏板规格:       尺寸46cm*31cm*2.5cm(厚),重量3.6kg
    不锈钢脚踏板规格:         尺寸51cm*51cm*1.3cm(厚),重量2.5kg

    订购货号:19280,单表(含以下物品)
    (1)COMBO测试表:         1个
    (2)9V电池:              1个

    订购货号:19282,套件(含以下物品)
    (1)COMBO测试表:         1个
    (2)白色喷塑支撑钢管:    1个
    (3)导电皮革脚踏板:      1个
    (4)短连接线(13厘米):  1条
    (5)9V电池:              1个
    (6)安装螺丝:            1包
    (7)操作指南:            1张

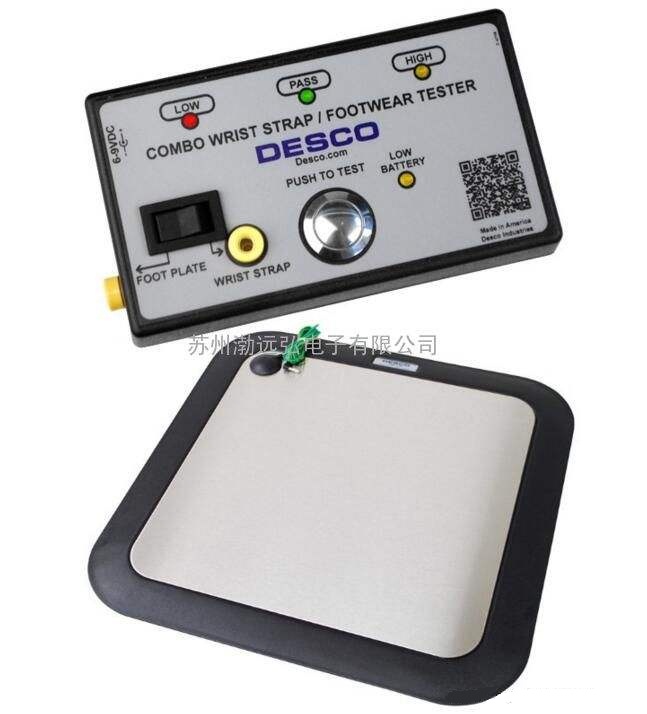

    订购货号:19283,套件(含以下物品)
    (1)COMBO测试表:         1个
    (2)长连接线(1.8米):   1条
    (3)不锈钢脚踏板:        1个
    (4)9V电池:              1个

    选配件订购货号
    98257:   220VAC---9VDC电源适配器
    07010:  校准器(ANSI标准)

    常用更换部件订购货号
    98254:  支撑钢管+导电皮革脚踏板
    98273:  不锈钢脚踏板


    2.仪器面板
    1.手腕带和工鞋接地阻值低于750KΩ,红色LOW指示灯亮
    2.手腕带接地阻值高于10MΩ,黄色HIGH指示灯亮
    3.工鞋接地阻值高于100MΩ,黄色HIGH指示灯亮
    4.手腕带接地阻值在750KΩ-100MΩ之间,绿色PASS指示灯亮
    5.工鞋接地阻值在750KΩ-100MΩ之间,绿色PASS指示灯亮
    6.电池电量过低时,黄色电量指示灯亮,这时需要更换电池
    7.手指按下不锈钢测试按键,手指必须碰到金属外环,相应指示灯亮后,才能松开手指
    8.切换开关用于切换手腕带和工鞋,测试手腕带时-开关打到右边,测试工鞋时开关打到左边
    9.正面插孔用于插入单线手腕带
    10.侧面插孔用于插入连接线,连接测试表和脚踏板
    11.电源适配器插孔位于仪器左侧面,采用电源适配器可以不需要电池

    注意!

    1.不要采用非原厂配套的电源适配器,可能造成仪器损坏
    2.仪器背面有圆形封贴,不要打开该封贴。如果产品校准不合格,可以在该处进行微调,需要原厂或原厂授权才可以进行操作
    3.测试时,手指一定要按下中间的按键并且接触到金属外环

    3.产品安装

    安装19282套件

    1.用配套的3个螺钉把支撑杆固定在皮革脚踏板上
    2.把9V电池装入测试表
    3.把测试表固定在支撑杆上端的小铁板上
    4.把配套的绿色连接线香蕉插头端插入测试表左侧的黄色插孔,连接线另一端固定在支撑杆小铁板后面的螺母上

    安装19283套件
    1.把9V电池装入测试表
    2.把测试表固定在墙壁或其他便于测试的位置
    3.把配套的绿色连接线香蕉插头端插入测试表左侧的黄色插孔,连接线另一端扣在不锈钢脚踏板上

    4.测试手腕带和工鞋
    注意!
    测试时,手指按下中间按键,知道手指接触到金属外环。保持稳定,待相应的指示灯亮后才能松开手指。

    测试手腕带

    1.把测试表上的切换开关打到右边WRIST CORD位置
    2.把手腕带插入测试表正面WRIST CORD插孔
    3.按住测试健2-3秒,绿色PASS灯亮表示合格
    4.红色LOW或黄色HIGH灯亮,表示不合格
    * 红色LOW灯亮:手腕带接地电阻低于750 KΩ
    * 黄色HIGH灯亮:手腕带接地电阻高于10MΩ

    测试工鞋

    1.把测试表上的切换开关打到左边FOOT PLATE位置
    2.一只脚站在脚踏板上,另一脚悬空不要接触地板
    3.按住测试健2-3秒,绿色PASS等亮表示合格
    4.红色LOW或黄色HIGH灯亮,表示不合格
    * 红色LOW灯亮:工鞋接地电阻低于750 KΩ
    * 黄色HIGH灯亮:工鞋带接地电阻高于100MΩ

    注意!
    在测试工鞋时,WRIST CORD 插孔上不要插入手腕带
    黄色电量指示灯亮表示要更换电池
